采样示波器

DCA1065

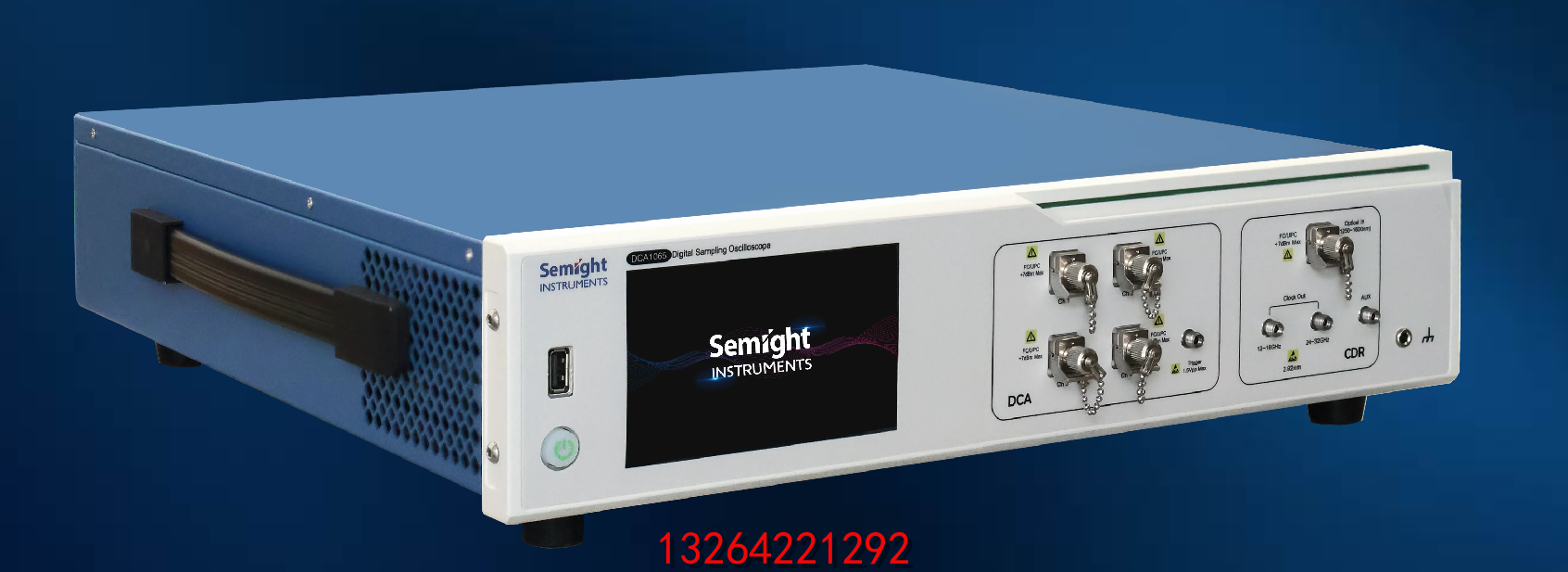

65GHz 采样示波器

DCA1065 助力1.6T光模块测试发展，支持单模（1250 - 1600nm波长）53/56 GBaud和106/112 GBaud PAM4 信号测试。系统响应可通过 SIRC（System Impulse Response Correction）矫正和调整，从而满足不同速率信号的测试。同时支持最高 64 Taps 的 TDECQ 前馈均衡器（Feed Forward Equalizer，FFE）进行码间串扰（Inter Symbol interference, ISI）消除。

发射机色散眼图闭合四相测试

TDECQ的测量基于眼图中的两个垂直直方图，理想情况下，两个窗口的位置以0.45 UI和0.55 UI为中心，同时保持直方图相距0.1 UI，每个直方图窗口的宽度为0.04 UI。每个直方图窗口都覆盖眼图的所有调制级别，通过调整直方图对的精确时间位置来测量以获得最小的TDECQ值。

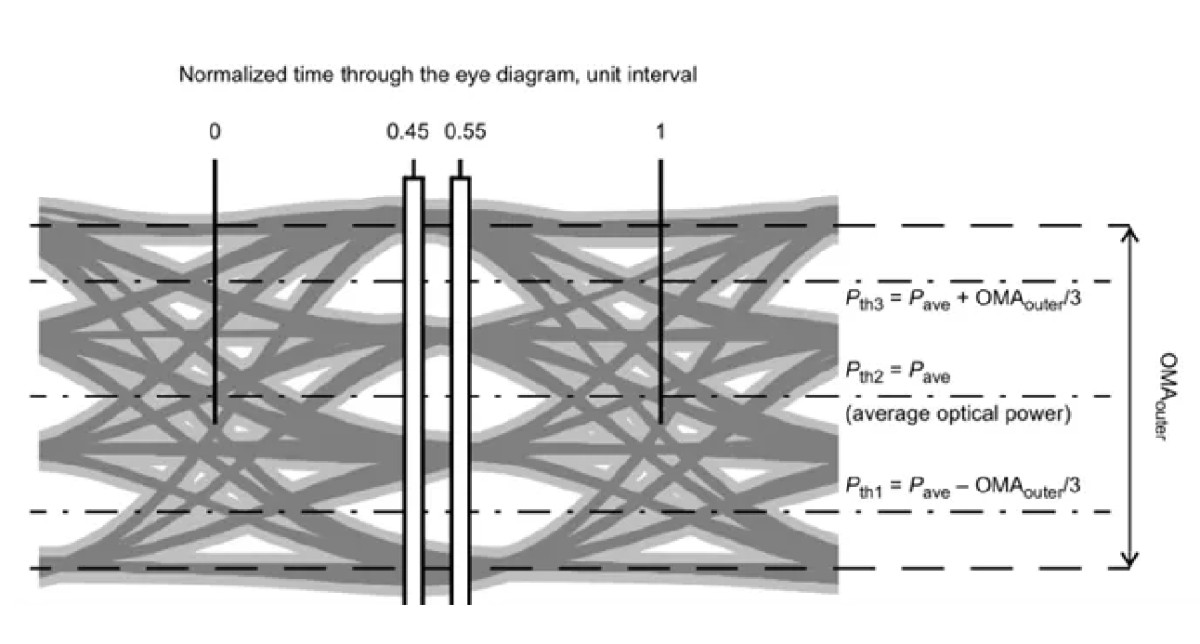

如图所示为TDECQ的测量窗口示意图
